Vrtuľa ventilátora OEM/ODM
Domov / Produkty / Príslušenstvo pre ventilátory / Vrtuľa ventilátora
Vrtuľa ventilátora
  • Vrtuľa ventilátora

Vrtuľa ventilátora

Špecifikácie

Priemer: Φ222~Φ1000mm

Materiál: hliníková zliatina horčíka

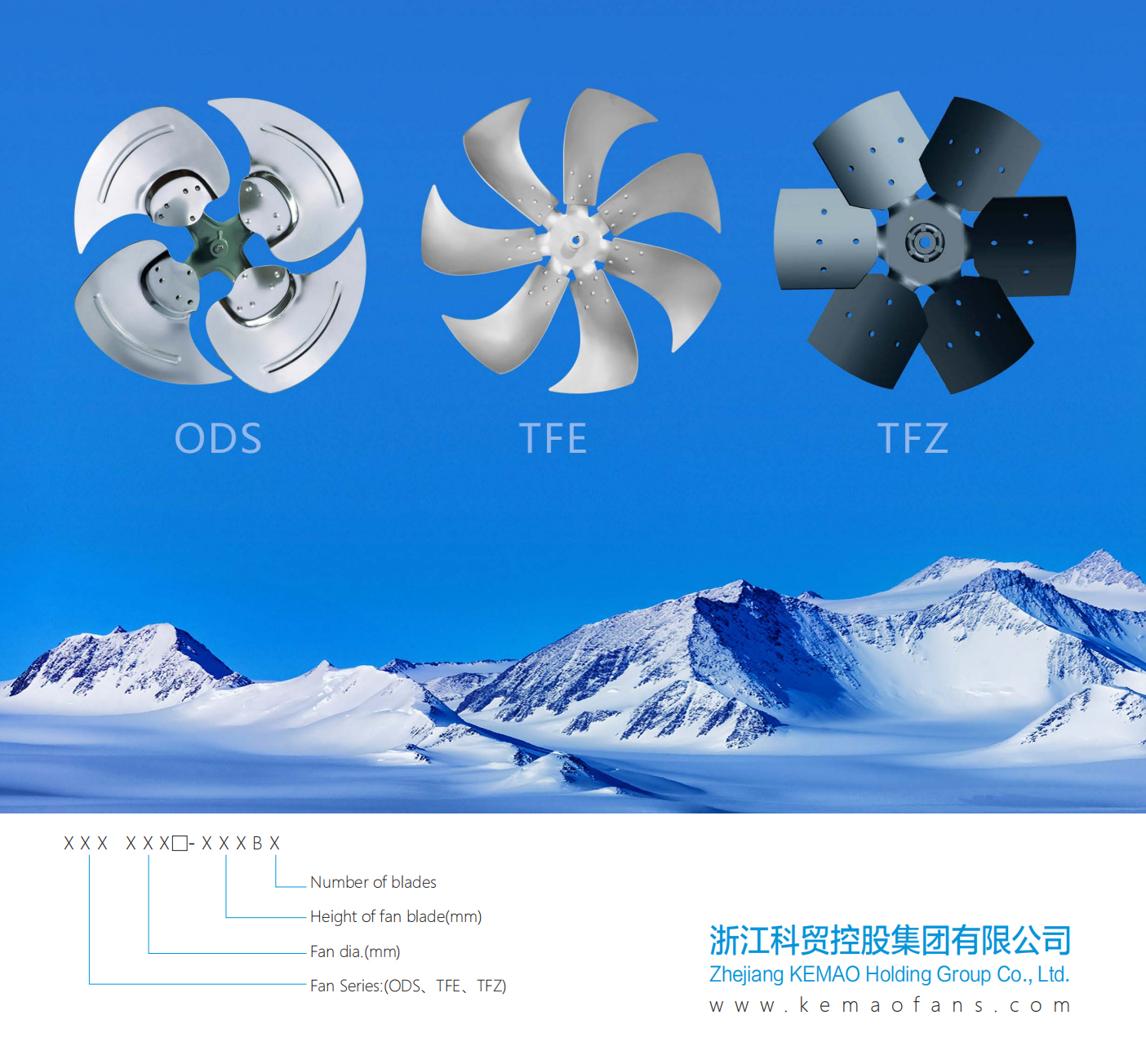

◇ Plochý tvar: kompaktná konštrukcia, CW a CCW sú voliteľné.

◇ Tvar kosy: dopredu zakrivená čepeľ, veľký objem vzduchu a vysoká účinnosť.

◇ Bionický tvar profilu krídla: dlhá veľká zadná hrana akordu s bionickým ozubením, nízka hlučnosť a vysoká účinnosť $ $

Kontaktujte nás
PREV：Panel ventilátora a Venturiho trubica
ĎALEJ：Žiadny ďalší článok



  • Model Rotácia Osový otvor mm Uhol Dia. mm Max. ot./min Hmotnosť kg
    ODS460C-165B4 CCW 12/12.7/15/15,87 33 460 1400 1.5
    ODS460C-185B4 CCW 12/12.7/15/15,87 33 460 960 1.3
    ODS500C-135B4 CCW 12/12.7/15/15,87 27 500 1000 1.3
    ODS500C-165B4 CCW 12/12.7/15/15,87 26 500 1000 1.4
    ODS500C-175B3 CCW 12/12.7/15/15,87 28 500 1000 1
    ODS500C-175B4 CCW 12/12.7/15/15,87 28 500 1000 1.4
    ODS560C-145B4 CW/CCW 12/12.7/15/15,87 30 560 1000 1.5
    ODS560C-165B4 CW/CCW 12/12.7/15/15,87 32 560 1000 1.5
    ODS560C-170B4 CCW 12/12.7/15/15,87 28 560 960 1.6
    ODS560C-170B5 CCW 12/12.7/15/15,87 35 560 960 2.1
    ODS560C-200B5 CCW 12/12.7/15/15,87 36 560 960 2.3
    ODS560C-200B5 CCW 12/12.7/15/15,87 36 560 960 2.3
    ODS585D-145B4 CCW 12/12.7/15/15,87 25 585 1200 1.7
    ODS610C-150B4 CCW 12/12.7/15/15,87 26.5 610 1000 1.6
    ODS610C-165B4 CCW 12/12.7/15/15,87 30 610 1000 1.5
    ODS630C-150B4 CCW 12/12.7/15/15,87 28.5 630 1000 2.2
    ODS630C-165B4 CCW 12/12.7/15/15,87 29 630 1000 2.2
    ODS660C-150B4 CCW 12/12.7/15/15,87 27 660 1000 2.6
    ODS660C-165B4 CCW 12/12.7/15/15,87 30 660 1000 2.6
    ODS680C-145B4 CCW 15/15.87 26 684 1000 2.6
    ODS680C-165B4 CCW 15/15.87 30 680 1000 4.1
    ODS710C-125B4 CCW 15,87/19 23.5 710 1200 3.8
    ODS710C-135B4 CCW 15,87/19 26 710 1200 4
    ODS710C-135B5 CCW 15,87/19 26 710 1000 4.5
    ODS710C-145B4 CCW 19 27 710 1000 3
    ODS710C-150B5 CCW 19 28 710 1000 4.5
    ODS710C-200B4 CCW 19 24 710 1000 4.5
    ODS760C-140B4 CCW 19 21.5 760 1000 4.2
    ODS760C-190B4 CCW 19 23 760 1000 5.1
    ODS760C-200B4 CCW 19 24 760 1000 5.1
    ODS760C-215B4 CCW 19 26 760 1000 5.1
    ODS760C-215B4 CCW 19 26 760 1000 5.1



    Model Rotácia Osový otvor mm Uhol Dia. mm Max. ot./min Hmotnosť kg
    TFE400-70B5 CW 12/12.7/15/15,87 32 395 1500 0
    TFE450-60B5 CCW 12/12.7/15/15,87 23 450 1450 1
    TFE460-75B5 CCW 12/12.7/15/15,87 31 460 1450 1
    TFE460-85B5 CCW 12/12.7/15/15,87 35 460 1450 1
    TFE500-75B5 CCW 12/12.7/15/15,87 31 500 1450 1.2
    TFE500-85B5 CCW 12/12.7/15/15,87 35 500 1500 1.5
    TFE560C-60B5 CW 12/12.7/15/15,87 23 560 1200 2.4
    TFE560C-80B6 CW 12/12.7/15/15,87 30 560 1400 2.9
    TFE630C-60B5 CW 12.7/15/15.88/19 24 630 1500 3.2
    TFE630C-70B5 CW 12.7/15/15.88/19 27 630 1500 3.2
    TFE630C-95B5 CW 12.7/15/15.88/19 33 630 1200 3
    TFE630C-110B5 CW 12.7/15/15.88/19 40 630 960 3.2
    TFE630C-115B6 CW 12.7/15/15.88/19 39 630 1000 2.7
    TFE660C-100B6 CW 12.7/15/15.88/19 36 660 1000 3
    TFE710C-70B5 CW 19 27 710 1200 3.4
    TFE710C-80B5 CW 19 31 710 1200 3.5
    TFE710C-100B5 CW 19 37 710 1000 3.1
    TFE760C-80B5 CW 24 28.5 760 1200 5.2
    TFE760C-90B5 CW 19 35 760 1000 3.6
    TFE760C-100B5 CW 19 36 760 1000 3.6
    • Odoslať teraz

Súvisiace produkty

O nás
Zhejiang Kemao Holding Group Co., Ltd.

Zhejiang Kemao Holding Group Co., Ltd. was founded in 1994 and is located in Xinchang, Zhejiang. As China Vrtuľa ventilátora Manufacturers and Vrtuľa ventilátora Factory, it has 30 years of experience in HVAC axial fan manufacturing, with more than 100 R&D personnel and more than 200 patented technologies.

Kemao je rozsiahly výskumný a výrobný podnik HVAC axiálnych ventilátorov v Číne a profesionálny dodávateľ axiálnych ventilátorov pre ústredné kúrenie a nízkoteplotné tepelné čerpadlá.

Okrem toho sme tiež národný high-tech podnik, členská jednotka Čínskeho združenia priemyslu chladenia a klimatizácie, hlavná konštrukčná jednotka národného štandardu „Axiálny ventilátor pre HVAC“ a hlavná konštrukčná jednotka štandardu skupiny „Axiálny ventilátor pre komerčnú klimatizáciu“ vyrobenej v meste Zhejiang.

Čestný certifikát
  • Certifikácia
  • Certifikácia
  • Certifikácia
  • Certifikácia
Správy
Rozšírenie znalostí v odvetví

Aké sú princípy aerodynamického dizajnu vrtule ventilátora?

Primárne zameranie vrtuľa ventilátora aerodynamický dizajn maximalizuje účinnosť prúdenia vzduchu a zároveň minimalizuje straty energie. Kľúčové úvahy pri aerodynamickom dizajne zahŕňajú tvar lopatky, uhol, počet, rýchlosť otáčania a interakciu medzi lopatkami a kvapalinou.

Lopatky vrtule ventilátora sú zvyčajne navrhnuté so zakriveným tvarom, podobným konštrukcii krídla lietadla. Je to preto, že zakrivené lopatky zlepšujú účinnosť prúdenia vzduchu zmenou rýchlosti prúdenia vzduchu a tlaku pri vytváraní ťahu. Stupeň zakrivenia lopatiek určuje stupeň zrýchlenia prúdenia vzduchu a rozloženia tlaku, čím ovplyvňuje účinnosť ventilátora. Optimalizácia tvaru čepele, najmä prednej a zadnej hrany, môže znížiť odpor prúdenia vzduchu a zlepšiť výkon ťahu.

Uhol nábehu čepele (uhol medzi čepeľou a prúdením vzduchu) je tiež kľúčovým konštrukčným faktorom. Príliš veľké uhly nábehu môžu spôsobiť oddelenie prúdu vzduchu, vytváranie vírov a nestabilné prúdenie vzduchu, čo vedie k zníženiu účinnosti a dokonca k zastaveniu ventilátora. Preto musí konštrukcia vrtule ventilátora zabezpečiť primeraný uhol nábehu na dosiahnutie optimálnej aerodynamickej účinnosti.

Významným faktorom ovplyvňujúcim ťah je aj rýchlosť otáčania vrtule ventilátora. Zvýšenie rýchlosti vo všeobecnosti zvyšuje rýchlosť vzduchu, čím sa zvyšuje ťah, ale to prichádza aj so zvýšenou spotrebou energie a hlukom. Preto si návrh vyžaduje rovnováhu medzi ťahom a energetickou účinnosťou.

Ako ovplyvňuje výber materiálu vrtule ventilátora výkon?

Výber materiálu vrtule ventilátora má zásadný vplyv na jej výkon, životnosť a náklady na údržbu. Mechanické vlastnosti, odolnosť proti korózii, hmotnosť a cena rôznych materiálov sú kľúčovými faktormi pri návrhu ventilátora. Bežné materiály vrtule ventilátora zahŕňajú hliníkovú zliatinu, oceľ, plasty a kompozity, pričom každý má svoje výhody a nevýhody.

Hliníková zliatina je bežným materiálom pre vrtule ventilátorov, predovšetkým kvôli jej nízkej hustote, výborným mechanickým vlastnostiam a odolnosti voči korózii. Jeho ľahké vlastnosti umožňujú vrtuľu ventilátora pracovať s nižšou spotrebou energie, čím sa znižuje zaťaženie celého systému. Hliníková zliatina má tiež dobrú spracovateľnosť a dá sa ľahko vyrobiť do zložitých geometrií. Jeho nevýhodou je však obmedzená pevnosť a odolnosť voči vysokým teplotám, čo môže viesť k únave najmä pri vysokom zaťažení a vysokých teplotách.

Oceľ sa často používa na vrtule ventilátorov, ktoré musia vydržať veľké zaťaženie, najmä v priemyselných aplikáciách s vysokým zaťažením. Pevnosť a tuhosť ocele je oveľa lepšia ako u hliníkových zliatin, vďaka čomu je vhodná do prevádzkových prostredí s vysokým namáhaním. Nevýhodou ocele je však jej hmotnosť, ktorá môže zvýšiť zaťaženie ventilátorového systému a znížiť energetickú účinnosť.

Plasty a kompozitné materiály (ako uhlíkové vlákna a sklolaminát) sa stávajú čoraz obľúbenejšími v moderných dizajnoch vrtulí ventilátorov. Kompozitné materiály ponúkajú vysokú špecifickú pevnosť (pomer hmotnosti k pevnosti) a odolnosť proti korózii, čo im umožňuje znížiť hmotnosť pri zachovaní dobrej konštrukčnej pevnosti. Napríklad uhlíkové vlákno je ľahké, ale extrémne pevné, vďaka čomu je vhodné pre vysokovýkonné letecké alebo závodné ventilátorové vrtule. Nevýhodou kompozitných materiálov sú ich vysoké výrobné náklady a náročné výrobné procesy.

Výber materiálu vrtule ventilátora by mal byť založený na komplexnom zvážení aplikačného prostredia, nákladového rozpočtu, výkonnostných požiadaviek a cyklu údržby. Kov je vhodnejší pre prostredia s vysokou teplotou a vysokou záťažou, zatiaľ čo kompozitné materiály môžu byť lepšou voľbou pre aplikácie s vyššou hmotnosťou a požiadavkami na energetickú účinnosť.

Ako sa líšia konštrukčné požiadavky na vrtule ventilátorov v rôznych aplikačných scenároch (ako je letectvo, priemysel a námorníctvo)?

Požiadavky na konštrukciu vrtule ventilátora sa líšia v závislosti od scenára aplikácie a zahŕňajú odvetvia, ako je letectvo, priemysel a námorníctvo. Každý sektor kladie odlišné požiadavky na výkon ventilátora, výber materiálu a štruktúru dizajnu.

V letectve sa vrtule ventilátorov bežne používajú v pohonných systémoch turboventilátorových motorov. Aby sa splnili prísne priemyselné požiadavky na účinnosť ťahu a spotrebu paliva, vrtule ventilátorov musia vykazovať vynikajúci aerodynamický výkon. Lopatky ventilátora musia byť navrhnuté z ľahkých materiálov s vysokou pevnosťou, aby odolali namáhaniu vysokých otáčok a zároveň boli odolné voči teplu a únave. Výber materiálu je v tejto oblasti obzvlášť dôležitý, pričom na zvýšenie výkonu vrtule ventilátora sa často používajú zliatiny titánu s vysokou pevnosťou alebo kompozitné materiály.

Technický R&D tím Zhejiang Kemao Holding Group Co., Ltd. sa môže pochváliť silnou technickou výhodou v tejto oblasti. Tím sa skladá z viac ako 50 profesionálnych technikov a viac ako 80 inžinierov vrátane profesora, docenta, troch starších inžinierov a niekoľkých doktorandov a certifikovaných inžinierov. Zhejiang Kemao Holding Group Co., Ltd., využívajúc silné inovačné schopnosti tímu a rozsiahle priemyselné skúsenosti, dokázala začleniť špičkové technológie z leteckého priemyslu, pričom použila pokročilé simulácie výpočtovej dynamiky tekutín (CFD) a multidisciplinárne metódy optimalizácie návrhu na zlepšenie aerodynamickej účinnosti vrtule ventilátora a zníženie opotrebovania spôsobeného únavou motora, čím sa zvýšilo celkové zvýšenie celkového výkonu.

Spoločnosť Zhejiang Kemao Holding Group Co., Ltd. tiež nadviazala hĺbkovú spoluprácu medzi priemyslom, univerzitou a výskumom s poprednými výskumnými inštitúciami, ako je univerzita Zhejiang, poskytujúca solídnu technickú podporu pre vývoj materiálu vrtule ventilátora a optimalizáciu výkonu. Prostredníctvom tejto spolupráce je spoločnosť Zhejiang Kemao Holding Group Co., Ltd. schopná využiť najnovšie poznatky vedeckého výskumu a aplikovať ich na praktické produkty, čo poháňa inovácie v technológii ventilátorov.

V priemyselných aplikáciách sú vrtule ventilátorov široko používané v klimatizačných, ventilačných a chladiacich systémoch a ich konštrukcia kladie dôraz na spoľahlivosť, odolnosť a energetickú účinnosť. V porovnaní s leteckým sektorom pracujú priemyselné ventilátory v tolerantnejších prostrediach a zvyčajne nie sú vystavené extrémne vysokým teplotám a zaťaženiu. Preto sa konštrukcia vrtule ventilátora zameriava skôr na udržanie vysokej účinnosti počas dlhodobej prevádzky pri minimalizácii hluku. Tvar čepele, rýchlosť otáčania a výber materiálu sú optimalizované pre špecifické priemyselné prostredie. Technologická výhoda spoločnosti Zhejiang Kemao Holding Group Co., Ltd. v tejto oblasti sa odráža v jej silných schopnostiach výskumu a vývoja. Spoločnosť sa môže pochváliť vysoko kvalifikovaným tímom výskumu a vývoja, ktorý je schopný prispôsobiť návrhy vrtule ventilátorov na základe konkrétnych aplikačných scenárov. Napríklad využitím efektívnych aerodynamických modelov a simulačnej analýzy CFD je spoločnosť Zhejiang Kemao Holding Group Co., Ltd. schopná efektívne optimalizovať tvar čepele, čím sa zníži hluk a zároveň sa zvýši prietok vzduchu. Partnerstvo Zhejiang Kemao Holding Group Co., Ltd. s Univerzitou Zhejiang jej umožňuje využiť pokročilé technológie materiálov na vývoj priemyselných ventilátorov odolných voči korózii, nízkej hlučnosti a vysokej účinnosti, aby vyhovovali potrebám rôznych priemyselných odvetví.

V námornom sektore musia vrtule ventilátorov (najmä vrtule) poskytovať silný a efektívny ťah v podvodnom prostredí. Pretože voda je oveľa hustejšia ako vzduch, konštrukcia lodnej vrtule musí účinne prekonať odpor vody a maximalizovať pohon. Okrem toho musia lodné vrtule vykazovať vynikajúcu odolnosť proti korózii, aby odolali erózii morskej vody.

Zhejiang Kemao Holding Group Co., Ltd. má aj v tejto oblasti značné technické rezervy a výhody. Využitím rozsiahlych odborných znalostí svojho tímu výskumu a vývoja je spoločnosť schopná poskytnúť prispôsobené návrhy vrtule ventilátora pre plavidlá. Prostredníctvom spolupráce s výskumnými inštitúciami spoločnosť Zhejiang Kemao Holding Group Co., Ltd. využíva inovatívne kompozitné materiály a antikorózne technológie na výrobu vysoko odolných vrtúľ, obzvlášť vhodných pre morské prostredie. Okrem toho prostredníctvom sofistikovanej simulačnej analýzy CFD spoločnosť optimalizuje hydrodynamický výkon vrtule, znižuje spotrebu energie a zvyšuje ťah.
